Contrôleur solaire MPPT pour cellules photovoltaïques empilées
Contrôleur solaire MPPT pour cellules photovoltaïques empilées
Contrôleur solaire MPPT pour cellules photovoltaïques empilées
Contrôleur solaire MPPT pour cellules photovoltaïques empilées

Contrôleur solaire MPPT pour cellules photovoltaïques empilées

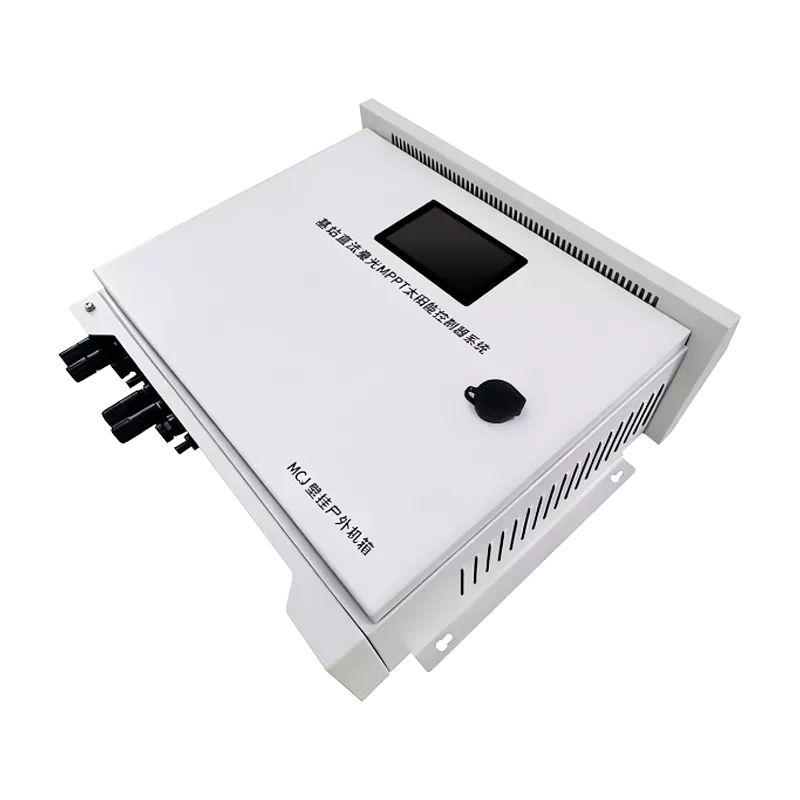

Le contrôleur solaire MPPT pour modules photovoltaïques empilés est spécialement conçu pour l'extension de capacité photovoltaïque sur les sites de stations de base. Utilisant un montage en série, le système se compose de modules photovoltaïques, d'un contrôleur MPPT et d'un compteur CC. Chaque chaîne photovoltaïque est connectée en série au contrôleur, qui abaisse la tension de sortie du module à -48 V et l'injecte sur la barre de sortie du redresseur pour alimenter les charges CC. Conçu pour les stations de base de communication, il peut être installé au mur ou sur poteau. Le produit est disponible en versions extérieure et rackable.

  • Type:  Stockage d'énergie dans une station de base
  • Puissance:  3400W / 5600W / 6800W / 18000W

Envoyer   Obtenez Prix

Paramètres

Catégorie de paramètres Le nom du paramètre Valeur
Paramètres de base Modèle HJ-MCJ48H60 HJ-MCJ48H100 HJ-MCJ48H120
Efficacité de conversion 97 %
Entrée PV Plage de tension de fonctionnement d'entrée 65 ~ 250VDC
Puissance nominale d'entrée PV 3400W 5600W 6800W
Sortie DC DC Tension de sortie Valeur par défaut : 56 V CC (réglable)
Interface de communication RS485 Protocole Modbus standard
Méthode de montage Montage mural / montage sur poteau (intérieur ou extérieur)

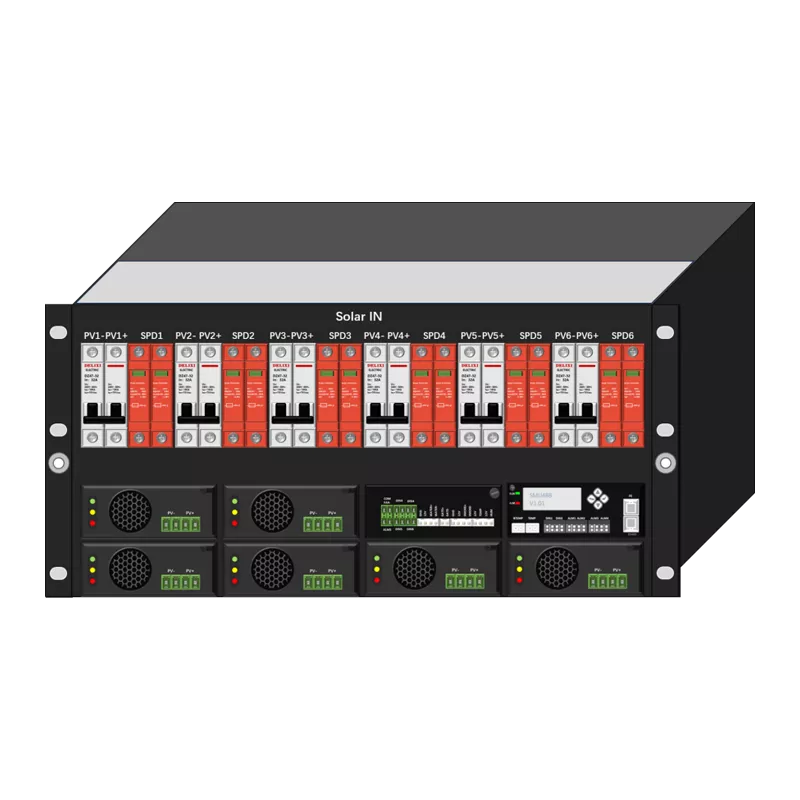

modèle du produit HYYS48300A-H5B6-GB01
Système d'étagères/cadres Dimensions (L × P × H) 482mm(W) × 365mm(D) × 222mm(H)
Mode d'installation Montage en rack 19 pouces
Poids ≤20 kg (modules exclus)
Caractéristiques d'entrée Tension d'entrée Alimentation : 100 à 400 V CC, tension nominale : 240 V CC/336 V CC
Courant d'entrée maximal par module 19A
Capacité d'entrée 6*32A/2P
Caractéristiques de sortie Tension de sortie 43.2 V CC ~ 58 V CC (par défaut 53.5 V CC)
Puissance nominale de sortie 18000W (200Vcc~400Vcc)
9000W~18000W (100Vcc-200Vcc)
Efficacité maximale 97 %
Courant nominal de sortie 300A (max)
Emplacements de module groupes 6
Interface CC étendue Barre omnibus en cuivre : 300 A
Fonctions de surveillance Signal d'entrée 2 entrées de détection analogiques, 6 entrées numériques
sortie d'alarme 8 sorties à contact sec
Interface de communication RS485/FE (SNMP/WEB)
Stockage du journal des événements Stocke plus de 1 000 événements d'alarme historiques
Écran Écran LCD 128*48

Remarque : Les spécifications peuvent être modifiées sans préavis afin d'améliorer le produit. Fiche technique

Fonctionnalité

  • Compatible avec une installation murale ou sur poteau, convient aussi bien à une utilisation intérieure qu'extérieure.

  • Haute efficacité

    combine plusieurs algorithmes MPPT pour une efficacité de conversion allant jusqu'à 97 %.

  • Haute qualité

    utilise des composants de marques de renommée internationale pour des performances électriques supérieures, une fiabilité élevée et une longue durée de vie.

  • Haute sécurité

    Indice de protection IP55, compatible avec une installation extérieure, disjoncteur intégré et protection contre la foudre et les surtensions

Application

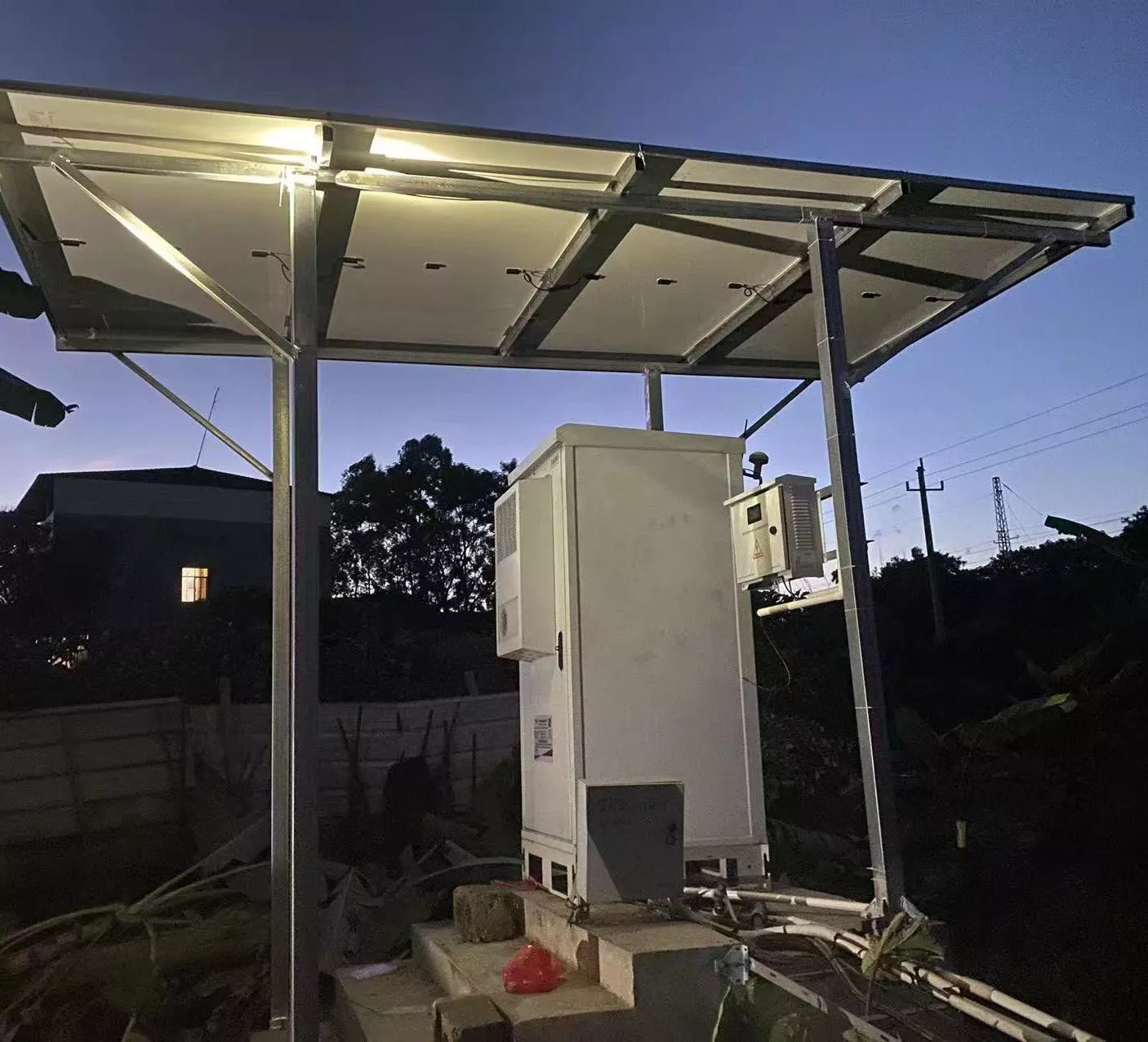

Le système de contrôleur solaire MPPT pour stations de base CC à panneaux photovoltaïques empilés est un dispositif mural extérieur conçu spécifiquement pour les stations de base de communication. Il est optimisé pour la modernisation des installations photovoltaïques empilées sur tous types de stations de base de communication, et particulièrement adapté aux déploiements compacts en extérieur, sur toiture ou sur poteau.
